履带式加热器型号

履带式加热器型号
履带式加热器型号

1、根据热处理工件来确定加热器面积、即加热区域、具体应根据工艺要求和热处理工件的壁厚。设加热面积为A


A=L×H(米)


L:为热处理工件的长度


圆体工件的长度L=D、D为工件外径


H:为加热宽度


加热宽度H,即陶瓷加热器宽度。H取多大为宜,我们根据国外局部热处理规范,认为在一般情况下,可取H=(7—10)就可以了。φ为热处理工件的壁厚。


2、确定该热处理所需功率,所选择相应的控制设备。确定控温点来划分控制区域,并合理安置热电偶。为了保证仪表测量温度的准确性,热电偶的头部应套上不锈钢头子,用点焊焊牢在热处理工件上,对一些敏感性比较大的材料要先用乙炔枪预热至250左右才能点焊,防止产生裂纹,点焊时还需注意效电偶头部要与工作贴紧不要成角度。热电偶采用K型镍铬/镍硅。热电偶不够长时可用补偿导线接长。补偿导线要采用铜/康铜,铜线(正极)应接到热电偶镍铬导线上(非磁性),康铜线(负极)应接到热头电偶镍硅导线上(磁性)。

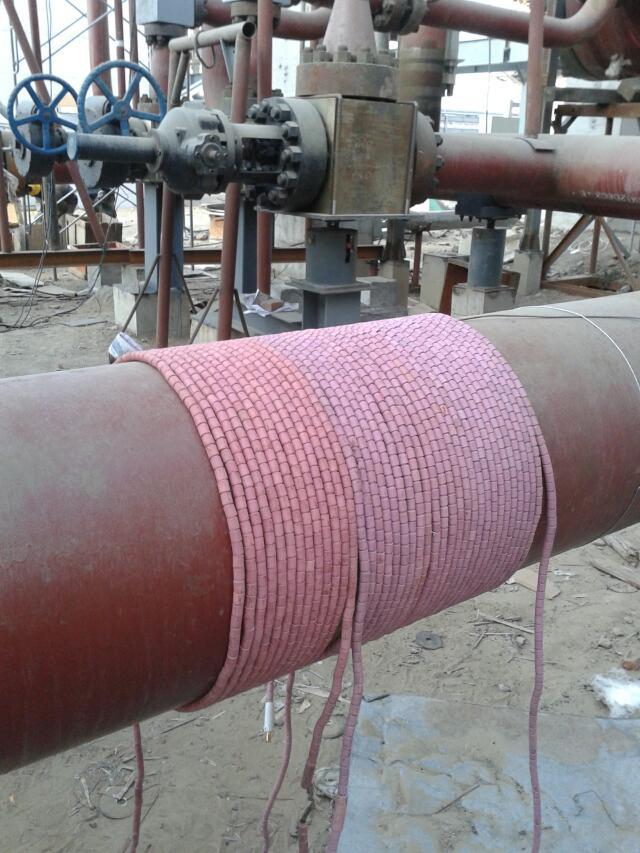

3、根据热处理工件将所需的履带式陶瓷电加热用不锈钢丝相联接起来(两间距一般不应超过壁厚)然后覆盖在加热工件上,用不锈钢丝或不锈钢带捆扎紧陶瓷电加热器,不使加热器局部悬离工件,以免加热器悬离部分热量传导过慢而烧坏。另外要注意加热器不能相互重迭放置,否则加热器将很快烧坏。

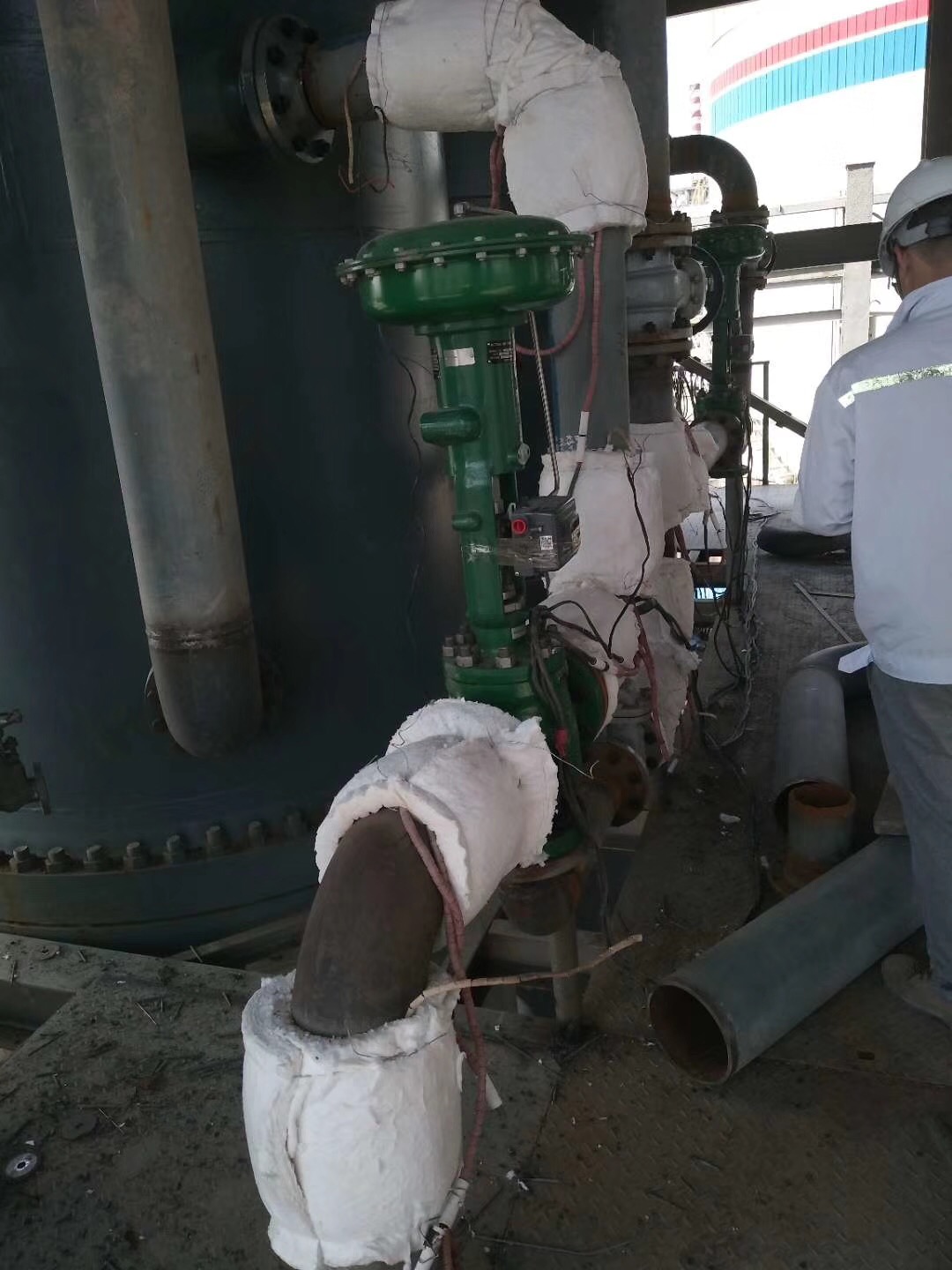

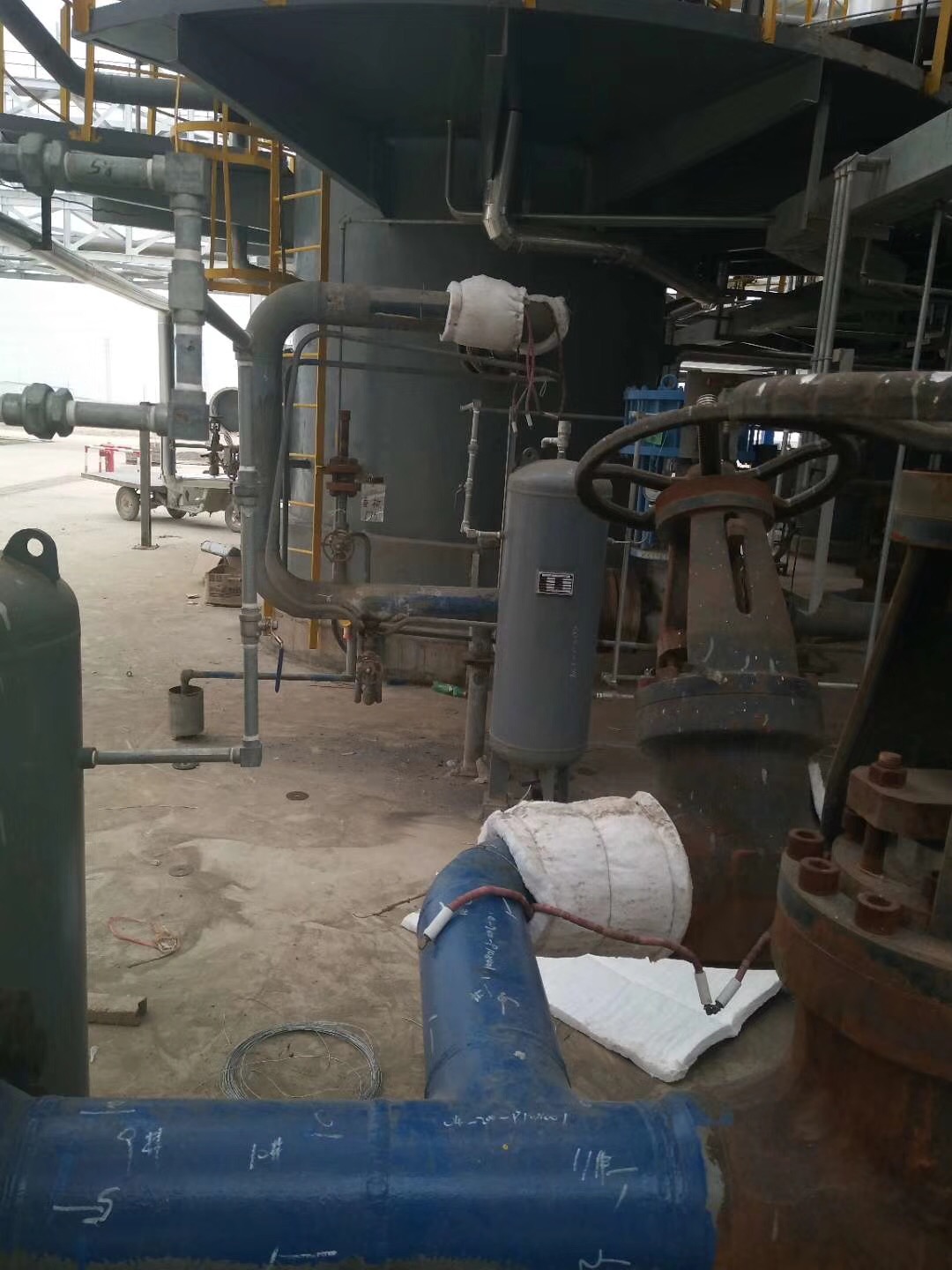

4、在热处理时加热器上必须铺设保温层,否则会出现因热量大量散失而温度上不去的现象。保温材料我们提倡采用硅酸铝纤维针刺毯保温层厚度取50—80毫米、宽度根据加热器宽度而定。一般为加热器的宽度的一倍左右。保温层覆盖在加热器上面,然后用铁丝或扁钢带扎紧、加热器的引丝(即导线)不能包在保温层内,以免绝缘层熔化造成短路。容器大工作反应也应尽量铺设相应的保温层,固定方法根据使用现场决定、有条件情况下采用工装,总之因地制宜采取设施。注意加热器两面不能同时铺设保温层、哪怕一小块地方也不行。


5、将每块加热器的引线根据控温点的划分相应接到控制设备上,引线与控制设备距离不够,可采用专用接长导线接长,然后可接到控制设备的输出插座上,本公司生产的插座内有凸点。在使用时将插头的平槽对准插座上的凸点插入,然后顺时针拧紧,拧紧后就不会拔出,故使用这种接插件方便可靠


6、加热器电源线全部接好后,应详细检查有无短路地方、加热器的引线、热电偶的补偿导线是否碰在发热体上。检查完毕通电加热时,先用手动操作控制设备进行试动作,确定无误时即可通电加热。控制设备的使用详阅其使用说明书。热电偶、陶瓷电加热器的安装及与控制设备的连接见附图。


注意事项


1、佳诚热处理设备厂生产的LCD型履带陶瓷电加热器和SCD型绳状陶瓷电加热器其额定工作电流为45A。电压有220V、110V、55V等几档。但要注意在调节控制设备的输出电压时千万不能大于陶瓷电加热器的额定工作电流,电压不得超额定的10%,以免击穿可控硅和加热器。


2、一般额定工作电压220V的陶瓷电加热器可直接接在控制设备的输出插座上,若二块额定工作电压110V的加热器可采用一根专用串联导线串接后,接到控制设备输出的插座上,方便可靠。


3、加热器包覆工件时布恩那个相互重迭,若长了一段可暴露在保温层外面,不能包覆在保温层中间,以免烧坏,你们在使用陶瓷电加热器时若能按本说明会书介绍的方法去做,加热器最高工作温度可达1000℃不烧坏。





各种工业设备及大型工件在焊接前的预热,焊接后的消除应力均需进行局部热处理。以达到提高工件质量,加强区域韧性的目的。而目前在大型工件或野外现场,设备检修中所采用的都是传统的,低效的,耗能大的高频加热,火焰加热或花大量投资专门制造超级加热炉进行热处理的传统方法。此外,在金属容器的干燥和高温加热方面采用的都是陈旧的方法。如①蒸汽管加热和水油隔套间接传导加热法,(但达不到某些高温加热要求,且容器也笨重,费工料,不易维修)。②破坏容器,采用电热棒插入式加热法(有些物料不允许与加热体接触或电热棒损坏后污染物料,且在维修时要放掉物料后才可进行)。③用电炉丝串接普通瓷管,缠绕外加热法(瓷管与容器成线接触,接触面小,热效率低,且普通瓷件易碎不安全)。


履带式加热器取代了上述传统落后的方法,是在局部加热,野外现场加热、外部加热等方面的理想产品。



履带式加热器结构、用途:
由耐高温多股优质电热丝和高强度,高耐温的瓷件按特殊工艺要求编接而成,在其长度方向有任意弯曲特性,可广泛用于各种工业设备、工件的现场热处理,各种金属容器,管道的干燥,加热升温,各种模头,模具的高温外加热等场合。


履带式加热器特点:
1、具有绕性,如加热容器或管道时,可弯曲成弧形或圆形包复在表面加热,如加热大型工件,局部可采包复形式,大面积工件可采用平铺复盖形式。此外能适合各种几何形状工件的加热。
2、工作温度高、升温快、热效率高、无污染、加热均匀精确,可以实现自动控制。
3、机械强度高,热态绝缘性能好,与被加热物体接触面大,使用寿命长。
4、安装、维修方便,使用费用也低,即使内部发热材料损坏,而外部的陶瓷器件仍可回用。


履带式加热器技术指标:
1.抗电强度:2000V/1分钟
2.热态绝缘电阻:>5MΩ
3.最高工作温度:1050℃


安装使用须知:
1.根据设备、工件的大小,可单组件或多组件均匀布置,安装时的固定方式,可用不锈钢丝扎结或不锈钢带弯成紧固圈状,再用螺钉串接紧固。
2.从温度要求和节能考虑,应在加热器外面复盖绝缘保温层材料6~8cm和温度控制器。
3.使用时加热器不允许重叠,以免形成过热区而影响寿命。注意勿破碎瓷件,以免电热材料暴露而影响安全。
4.被加热工件须有可靠接地。工作电压不得超过客定电压的1.05倍。
